커스텀 히트 싱크 설계 방법 : 산업 응용 프로그램을위한 단계별 안내서
Apr 25, 2025|
1. 산업 응용 분야에서 사용자 정의 히트 싱크가 중요한 이유
방열판을 사용하는 주된 이유는 하드웨어의 정상적인 작동 온도를 유지하고, 성능 저하를 방지하며, 하드웨어 수명을 확장하기 때문에 대부분의 산업 및 전자 장비는 작동 중에 많은 양의 열을 생성하며, 제대로 처리되지 않으면 하드웨어 성능 저하, 손상 또는 심지어 완전한 실패로 이어질 수 있습니다. AI 서버 및 EV 배터리와 같은 고출력 장치에 대한 고온 .에 의한 성능 저하 또는 손상을 피하는 열 손산제 효율에 대한 엄격한 요구 사항이있는 표준화 된 방열판은 복잡한 시나리오를 충족시킬 수 없습니다 . 더욱이 . 더욱 다른 장치의 크기와 사양은 다른 열 싱크를 달성 할 수 없습니다. 싱크는 열을 효과적으로 소산 할 수 있습니다 .
맞춤형 히트 싱크의 중요성을 보여주는 세 가지 트렌드가 있습니다 .
고전력 전자 구성 요소의 광범위한 적용으로 방열판에 대한 요구 사항이 높아지고 . 고정밀 구리 기반 히트 싱크가 우수한 열 소산 성능, 비용 효율성 및 유연한 관습으로 인해 시장의 주류가되고 있습니다. {}.이 유형의 난방은 작동 온도를 높이고 효과적으로 유효합니다. PCB 보드 .을 고수하면 업계의 표준화를 향상시키기 위해 관련 표준 설정 작업 그룹은 표준 .의 기술적 컨텐츠 및 적용 가능성을 향상시키기 위해 임베디드 또는 내장 구리 블록이 포함 된 인쇄 회로 보드의 사양을 공식화하고 있습니다.
사물 인터넷 및 인공 지능 기술의 개발로 인해 방열판 산업은 지능 방향으로 발전하고 . 지능형 방열판 시스템은 장비의 실제 작동에 따라 히트 소산 효과를 자동으로 조정할 수 있으며 에너지 효율 비율을 개선하며 에너지 폐기물을 감소시킬 수 있습니다. 장비가 최상의 작업 조건에서 작동하는지 확인하는 프로그램 .
환경 친화적이고 가벼운 라디에이터는 산업 기술의 관심의 초점이되었습니다 . 국가 정책의 지원은 새로운 전력 시스템의 구성을 촉진하여 깨끗하고 저탄소 및 에너지 효율적인 .를 강조했습니다 . 결과적으로 배열 싱크 산업은 환경에 대한 영향을 줄이기 위해 활발하게 연구하고 가벼운 설계를 발전시키기 위해 활발하게 연구하고 가벼운 설계를 개발하고 있습니다.
ZP 히트 싱크대는 2005. 연도부터 전문 방열판 제조업체입니다. 2005. 우리는 경험이 풍부한 R & D 팀, 생산 팀 및 QC 팀의 300 명 이상의 직원을 보유한 50000 평방 미터의 2 개의 생산 기지를 보유하고 있습니다. . 이러한 기능을 통해 다양한 차열 솔루션을 제공 할 수 있으며 {4}를 통해 열의 성능을 제공 할 수 있습니다. https : // www . zpheatsink . com/products .이 필요한 유형을 선택합니다.
2. 단계별 사용자 정의 히트 싱크 디자인 프로세스
1 단계 : 열 요구 사항 분석
알루미늄 라디에이터 프로파일 방열판의 열을 계산할 때의 주요 매개 변수에는 크기, 표면적, 열 저항 및 주변 온도 . 이들 파라미터는 다음과 같이 라디에이터의 열 소산 용량에 직접적인 영향을 미칩니다.
크기 및 표면적
라디에이터의 크기와 표면적은 열을 소산하는 능력에 직접 영향을 미칩니다 . 크기와 표면적이 클수록 열 소산 효과가 더 좋습니다 .
열 저항
열 저항은 단위 온도 차이 .에서 라디에이터의 열 전달 용량입니다. . 구리-알루미늄 복합 라디에이터의 열 저항은 구리 층과 알루미늄 층의 열 저항성으로 구성되며, 각 층의 열 전도성 및 두께를 통해 총 열 저항을 얻을 수 있으며, 총 열 저항을 얻을 수 있습니다.
주변 온도
주변 온도는 라디에이터의 열 소산 효과에 영향을 미칩니다 . 계산의 기준 값으로 적절한 주변 온도를 선택해야합니다.
2 단계 : 재료 선택 및 지오메트리 설계
재료 비교 및 선택

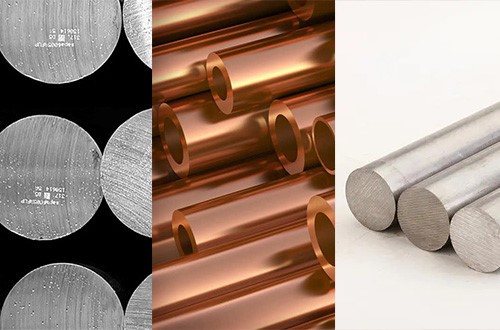

알루미늄과 구리는 모두 일반적인 방열판 재료이지만 특성이 다르므로 응용 시나리오가 다를 수 있습니다. .
알루미늄 : 비용에 민감한 가벼운 요구 사항, 낮은 내지 중간 전력 열 소비 (e {. g ., LED 조명, 소비자 전자 제품) .
구리 : 극한 열 소산 요구, 높은 신뢰성 산업 장비 (e . g . 데이터 센터, 전력 전자 장치) .
자세한 비교는이 블로그를 참조하십시오.
https : // www . zpheatsink . com/info/aluminum-vs-copper-is-better-for-heat-s -102811162. html
구조 최적화
핀 디자인
- 표면적을 최대화하려면 (e . g ., 수동 냉각) 피치를 줄이기 (그러나 공기 흐름 막힘을 피하기위한 충분한 핀 간격을 보장) .
- 강제 공기 냉각 (e . g ., CPU 쿨러)의 경우 소음 및 먼지 축적을 줄이기 위해 적절한 핀 간격을 우선시합니다 .
3 단계 : CFD 시뮬레이션 및 성능 검증
라디에이터가 강제 냉각 (공기 냉각, 액체 냉각) 아래에있을 때, 사용자는 라디에이터 기판의 하단에서 열원의 열 소비, 라디에이터의 기하학적 정보 (라디에이터 폭, 높이, 깊이, 기질 두께, 핀 두께, 번호;), hsc {0 {0 {0 {0})의 작동 유체 및 수입 흐름 정보의 기질 두께, 기질 두께 및 수입 유동 정보를 입력합니다. 온도, 열 저항 (곡선 포함), 질량 및 라디에이터의 흐름 저항 곡선; 팬 작동 지점 등 .
4 단계 : 프로토 타이핑 및 테스트
빠른 프로토 타이핑 : 방열판과 장비를 테스트 할 수 있도록 15 일 이내에 샘플과 전달을 할 수 있습니다 .
검사 표준 : CE, ROHS, ISO9001, EPR STC
https : // www . zpheatsink . com/인증서
5 단계 : 대량 생산
생산 공정 : 알루미늄 압출, 열처리 및 양극 화
ZP 알루미늄의 Custom Heatsink Manufacturing은 고급 엔지니어링과 정밀 프로세스를 결합하여 고성능 열 솔루션 . 아래의 핵심 생산 워크 플로우의 간소화 된 분류입니다.
1. 알루미늄 압출 및 툴링 설계
① 정밀 다이 디자인
맞춤형 지오메트리 : 최적의 공기 흐름 및 열 소산을위한 복잡한 지느러미 구조 (e . g ., 핀 핀, 스트레이트 핀)에 맞춰진 캐드 구동 다이 설계 .
재료 최적화 : 6063 알루미늄 합금 사용 (열전도율 : 201-218 w/m · k) 균형 강도 및 열전달 .
② 압출 과정
빌릿 가열 : 소성에 대한 알루미늄 빌릿을 450-500 정도로 예열 .
압출 프레스 : 1 세 미만의 다이를 통한 가열 된 빌릿, 500-2, 히트 싱크 프로파일을 형성하기위한 500 톤의 압력 .
냉각 및 절단 : 에어 쿨 압출 프로파일, 필요한 길이로 절단 (공차 : ± 0 . 5mm).
장점 :
벌크 주문에 대한 높은 반복성 (10, 000+ 단위/월) .
복잡한 디자인을 지원합니다 (핀 두께까지 1mm) .
2. t5/t6 열처리
① T5 (공기 냉각 + 자연 노화)
프로세스 : 공기 중에 쿨한 압출 프로파일을 한 다음 5-10 일 .의 실온에서 나이
속성:
인장 강도 : 170 MPa (경량 LED 히트 싱크에 이상적) .
표면 경도 : 75 HB .
② T6 (물 담금질 + 인공 노화)
프로세스 : 물에서 프로파일을 빠르게 담금화 한 다음 6-8 시간 .에 대해 175도 연령
속성:
인장 강도 : 260 MPa (고 스트레스 서버/EV 애플리케이션에 적합) .
표면 경도 : 95 HB .
3. anodizing (ip 54- 인증)
① 전처리
불순물을 제거하기위한 탈지 및 에칭 표면 (NAOH 솔루션, 50-60 학위) .
② 양극화 과정
전해 산화 : 20도에서 황산 (15-20% 농도)에 히트 싱크를 담그고 12-18 v dc를 적용하여 10-25 μm 산화 층 .
착색 (선택 사항) : 미적 마감재를위한 유기 염료의 딥 (RAL/ Pantone Color Matching) .
밀봉 : 탈 이온수로 끓여 미세 포어를 닫고 부식 저항을 향상시킵니다 .
성능 지표 :
IP54 등급 : 먼지 저항성 + 물 스플래시 보호 (IEC 60529 당 테스트) .
소금 스프레이 테스트 : 500+ 부식이없는 시간 (ASTM B117) .
3. 커스텀 히트 싱크를 위해 ZP 알루미늄을 선택하는 이유는 무엇입니까?
우리의 서비스
정밀 압출, 제어 된 열처리 및 강력한 양극화를 통합하여 ZP 방열판은 히트 싱크가 가장 엄격한 열, 기계적 및 환경 요구를 충족시켜 . 열 설계를 최적화하려면 당사에 문의하십시오!
속도
15 일 만에 프로토 타입으로 생산 (vs . 산업 평균 30 일) .
지속 가능성
95% 알루미늄 스크랩 재활용 .
맞춤형 유연성
하이브리드 프로세스 (e {. g ., 압출베이스 + 본드 구리 지느러미)
5. FAQS
Q1 : 커스텀 히트 싱크 프로젝트는 얼마나 걸립니까?
A : 15-30 일 .
Q2 : 소규모 배치 주문을 처리 할 수 있습니까?
A : 예, MOQ10 PCS . 샘플을 사용할 수 있습니다 .
고성능 커스텀 히트 싱크가 필요하십니까? 무료 열 시뮬레이션 . 이메일 : general@zp-aluminum.com .을 위해 엔지니어에게 문의하십시오.
