정밀 삽입 핀 방열판|맞춤형, 다목적 및 비용-효과적인 열 관리

삽입형 핀 방열판은 광범위한 전자 냉각 요구 사항에 맞는 성능, 다용성 및 가치의 최적 조합을 제공합니다. 가공된 금속 베이스와 개별적으로 삽입된 알루미늄 핀을 결합한 이 구성 방법은 프로토타입 제작 및 중간{1}}~-대량 생산을 위한 탁월한 설계 유연성과 함께 매우 효율적인 열 방출을 제공합니다.









지퍼 핀 또는 랜스 핀 방열판으로도 알려진 삽입형 핀 방열판은 안정적인 열 성능과 적응형 설계가 요구되는 응용 분야용으로 설계되었습니다. 핵심 구조는 견고한 구리 또는 알루미늄 베이스 플레이트로 구성되며, 접힌 알루미늄 핀의 연속 스트립이 고압 하에서 기계적으로 삽입됩니다. 이는 전력 반도체, LED 및 기타 전자 부품의 열을 관리하는 데 이상적인 안전하고 넓은-표면- 어셈블리를 만듭니다.













1. 비교할 수 없는 디자인 유연성:베이스와 핀 프로세스는 독립적이므로 거의 모든 설치 공간, 고유한 컷아웃,{0}}다단계 핀 높이 또는 복잡한 인클로저에 맞는 맞춤형 모양을 허용합니다.

2. 우수한 열 성능:구리 베이스는 뛰어난 열 확산을 제공하는 반면, 고밀도의 얇은 알루미늄 핀은 효과적인 대류를 위해 표면적을 최대화하여 전도와 대류 사이의 탁월한 균형을 달성합니다.

3. 비용-맞춤형 디자인에 효과적:압출 다이의 높은 비용을 제거합니다. 설계 반복이 빈번한 맞춤형 형상 및 프로젝트에 이상적이며 초기 툴링 투자를 줄입니다.

4. 신속한 프로토타이핑 및 리드 타임:베이스 가공 및 핀 스톡을 조정하여 설계 변경을 신속하게 구현할 수 있으므로 툴링-에 의존하는 방법에 비해 개발 주기가 크게 단축됩니다.

5. 견고한 기계적 결합:핀은 고압 삽입 과정을 통해 베이스에 물리적으로 고정되어 있어 낮은 접촉 저항으로 안정적인 연결을 보장하며 진동이 심한 환경에 적합합니다.-

6. 하이브리드 재료 구성:높은-전도도 구리 베이스와 경량의 높은-표면적-알루미늄 핀을 결합하는 기능으로 성능과 비용을 최적화합니다.





삽입형 핀 방열판은 표준 압출이 부족한 산업 전반에서 선호되는 솔루션입니다.

1. 전력 전자 장치: IGBT 모듈, SCR, 전력 MOSFET, 다이오드 브리지 및 AC/DC 전원 공급 장치.

2. 모터 드라이브 및 인버터: EV/HEV의 산업용 VFD, 서보 드라이브 및 트랙션 인버터용 냉각.

3. RF 및 통신: 전력 증폭기, 기지국 구성 요소 및 방송 장비.

4. 산업 및 자동차 전자 장치: 컨트롤러, 변환기 및 온보드 충전기.

5. LED 조명: 고출력 가로등, 경기장 조명 및 산업용 고-베이 설비.











당사의 생산 공정은 모든 단계에서 정확성과 신뢰성을 보장합니다.

1. 베이스 제작:구리 또는 알루미늄 플레이트는 필요한 설치 공간, 장착 기능 및 핀 삽입을 위한 홈 또는 채널을 생성하기 위해 정밀 CNC 가공됩니다.

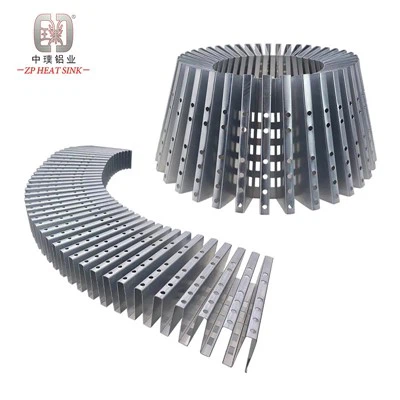

2. 핀 스톡 준비:알루미늄 코일은 정밀하게 스탬핑되고 접혀(랜스형) 설계된 피치와 기하학적 구조로 연속 핀 스트립을 생성합니다.

3. 핀 삽입:핀 스트립은 특수 기계에 공급되고 제어된 힘으로 베이스 플레이트의 홈에 압착되어 영구적인 기계적 억지 끼워맞춤을 생성합니다.

4. 2차 ​​작업:어셈블리는 최종 치수, 평탄도 수정, 홀 태핑 또는 특수 기능을 위해 추가 CNC 가공을 거칩니다.

5. 표면 마무리 및 청소:구성 요소는 지정된 마감 처리(예: 양극 산화 처리, 도금)를 받고 철저하게 세척하여 오염 물질을 제거합니다.

6. 엄격한 검사:각 장치는 치수 정확도, 핀 정렬, 접착 무결성 및 표면 품질이 검증되었습니다.





우리는 구성 요소 이상의 것을 제공합니다. 맞춤형 열 솔루션을 제공합니다.

1. 전문가 공동-디자인 지원:당사의 엔지니어는 귀하와 협력하여 특정 열, 기계 및 비용 목표에 맞게 기본 재료, 핀 밀도 및 전체 레이아웃을 최적화합니다.

2. 원활한 프로토타입-부터-생산까지:우리는 초기 개념 검증부터 일관된 품질로 안정적인 대량 생산에 이르기까지 지원합니다.{0}}

3. 전체 프로세스 제어:-가공, 삽입, 마감 처리를 자체적으로 제어하여 품질을 보장하고 IP를 보호합니다.

4. 글로벌 규정 준수 및 지원:제품은 전 세계 고객을 위한 신속한 기술 지원을 바탕으로 국제 표준을 충족하도록 제조됩니다.





맞춤형 열 솔루션 견적 받기

유연하고 고성능의 삽입 핀 방열판으로 냉각 문제를 해결할 준비가 되셨나요?{0}} 신속한 엔지니어링 평가 및 경쟁력 있는 견적을 위해 요구 사항, CAD 파일 또는 열 사양을 보내주십시오.
